[MATLAB 실습 08] ECG 잡음제거 (22.11.16)

1. 300Hz 샘플링 주파수로 심전도를 기록하는 도중에 60Hz 잡음이 섞어 들어갔다. 잡음이 섞인 심전도 데이터(ecg.dat)를 읽어와(load('ecg.dat'):) 60Hz 잡음 신호를 제거를 제거하려고 한다. 필터링 과정을 DFT를 이용하여 제거하려고 한다.



(1) 잡음이 낀 심전도 데이터를 600pt DFT를 계산하시오.

(2) 60Hz에 해당되는 DFT인덱스를 계산하시오.

(3) 60Hz에 해당되는 DFT값을 0으로 값으로 채워 넣으시오.

(4) filtered ECG를 IDFT 취하여 원 ECG 신호화 filtered ECG신호를 그리시오.

(5) 주파수 영역에서 filtered ECG와 원래의 ECG 신호를 비교하시오,

(6) 60Hz 간섭이 제거되었는지 확인하시오.

간섭이 제거되었다.

---

2. 60Hz 잡음 제거를 FIR Band Stop Filter를 사용하여 제거하려고 한다.



(a) fdatool을 사용하여 FIR Band stop filter를 설계하시오.

(b) passband 주파수1=55Hz, stopband주파수1=58Hz, passband주파수2=62Hz, stopband주파수2=65Hz, passband ripple =3db, stopband attenuation=30db, passband2 ripple=3db Equiripple FIR필터를 설계하고 저장하시오.

(c) 설계된 FIR를 사용하여 잡음이 섞인 심전도 신호를 filtering 하시오.

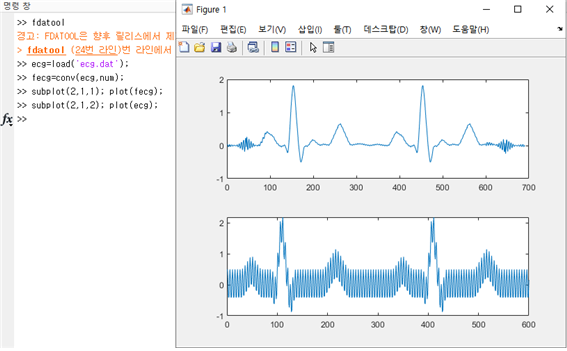

(d) 원신호와 잡음이 제거된 신호의 파형을 그리시오. 시간영역에서 두 개의 신호를 비교해 출력신호의 지연이 얼마인지 결정하시오.

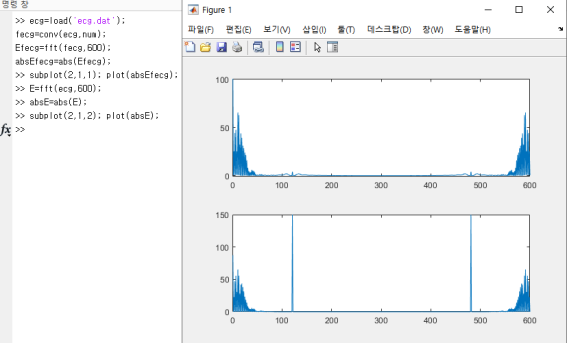

(e) 원신호와 필터링된 신호의 DFT를 취하여 60Hz 간섭이 제거되었는지 확인하시오.

간섭이 제거되었다.
