01 Analog Signal Analysis (22.09.26)

푸리에 급수와 푸리에 변환은 아날로그 신호 분석을 위한 도구이다.

기본적으로 시간 영역과 주파수 영역 간의 신호 변환에 사용된다.

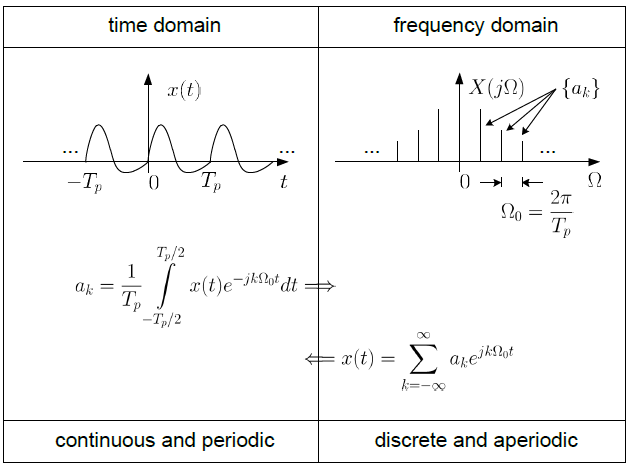

푸리에 급수

• 연속 시간 주기 신호 분석용
• 기본 주파수를 갖는 고조파 관련 정현파를 사용하여 주기적 신호 표현
• 주파수 영역에서 이산 값만을 취함.

연속 시간 함수인 x(t)는 아래와 같이 Tp>0 에서 존재할 때 경우 주기적 함수라고 한다.



가장 작은 Tp를 기본 주파수라고 한다. 기본 주파수는 아래와 같은 관계를 가진다.

모든 주기 함수는 아래와 같이 푸리에 급수로 확장할 수 있다.



그리고 푸리에 급수의 계수는 아래와 같이 표현할 수 있다.

푸리에 급수의 계수는 x(t)의 주파수 표현에 해당하는데, 일반적으로 우리는 크기와 위상을 사용하여 표현한다.

푸리에 변환

• 연속 시간 비주기 신호 분석용
• Ω의 연속적인 범위에서 정의됨.

비주기 및 연속 시간 신호 x(t)의 푸리에 변환은 아래와 같으며 스펙트럼이라고도 한다.

푸리에 역변환은 아래와 같다.

델타 함수는 아래와 같은 특성을 가진다. f(t)는 연속 시간 신호이다.

위의 첫번째, 두번째 식들은 델타 함수가 t = 0에서 가장 큰 값 또는 임펄스를 가진다는 것을 나타낸다.

위의 마지막 식은 Shifting Property이다.



델타 함수는 아래와 같이 표현한다.

단위 계단 함수 u(t)는 아래와 같이 표현한다.

t = 0에서 값이 0에서 1로 갑자기 변화한다.

Linear Time-Invariant (LTI) System



Linearity

(x1(t), (y1(t)) 와 (x2(t), (y2(t))의 입력(x)-출력(y)이 있을 때, ax1(t) + bx2(t) → ay1(t) + by2(t) 이다.



Time-Invariance

x1(t) → y1(t) 일 때, x(t - t0) →  y(t - t0) 이다.



Convolution

시간 영역의 컨볼루션은 푸리에 변환 영역의 곱셈에 대응된다.
